Сверхмощный ручной рычаг с цепной талью - это ручной подъем, который прост в использовании и удобен в транспортировке. Он прочен и пригоден для носки и обладает высокими показателями безопасности. Он подходит для использования на заводах, в шахтах, на строительных площадках, в доках, доках, на складах и т. Д. Установка машин и подъем груза, особенно для открытых и неэнергетических операций, показывает свое превосходство.
Рычажный подъемник имеет модели HCB05, HCB10, HCB15, HCB20, HCB30, HCB50, HCB100, HCB200 для различной грузоподъемности: 500 кг, 1 тонна, 2 тонны, 3 тонны, 5 тонн, 10 тонн, 20 тонн.
Особенности:
- Компактный дизайн, вся стальная конструкция, легкий ручной
- 2200 фунтов грузоподъемности более чем достаточно для большинства промышленных применений
- В подъемнике с ручным приводом используются распределительные механизмы, что облегчает подъем тяжелых грузов.
- Кованые крюки предназначены для медленного изгиба для предупреждения о перегрузках.
- Создан в соответствии со стандартом безопасности CE
я лифт № | 2110601 | 2110602 | 2110603 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |
модель | HCB05 | HCB10 | HCB15 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |
Номинальная мощность | Кг (фунт) | 500(1100) | 1000(2200) | 1500(3300) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) |
Стандартная высота подъема | мм (в.) | 2500/3000(100/120) | 3000/5000(120/200) | ||||||
Тестовая нагрузка | К.Н. | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 125 | 250 |
Усилие на номинальную мощность | N | 160 | 310 | 360 | 320 | 360 | 400 | 430 | 430 |
Количество падений грузовой цепи | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |

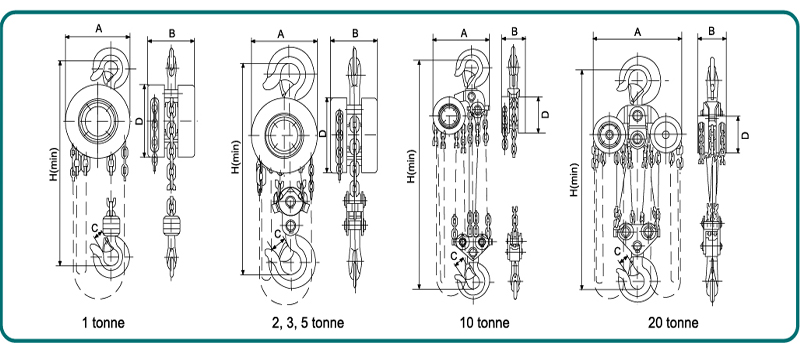

Мин. Расстояние между крючками H | мм (в.) | 280(11) | 300(12) | 360(14.2) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) |
Диаметр Из грузовой цепи | мм (в.) | Ø6 * 18 | Ø6 * 18 | Ø8 * 24 | Ø6 * 18 | Ø8 * 24 | Ø10 * 30 | Ø10 * 30 | Ø10 * 30 |
(0.2*0.7) | (0.2*0.7) | (0.3*0.9) | (0.2*0.7) | (0.3*0.9) | (0.4*1.2) | (0.4*1.2) | (0.4*1.2) | ||
Габаритные размеры | Мм (дюйм) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
Мм (дюйм) | 130(5.1) | 122(4.8) | 139(5.6) | 122(4.8) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |
С мм (дюйм) | 24(0.9) | 28(1.1) | 32(1.2) | 34(1.3) | 38(1.5) | 48(1.9) | 62(2.4) | 82(3.2) | |
D мм (дюйм) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
Порядок работы:
1. Категорически запрещается использовать перегрузку по вытягиванию кабеля.
2. Категорически запрещается работать с другими силами, кроме рабочей силы.
3. Перед использованием убедитесь, что детали не повреждены, детали трансмиссии и подъемная цепь хорошо смазаны, а состояние холостого хода нормальное.
4.Проверьте, подвешены ли верхние и нижние крюки перед подъемом, а подъемную цепь следует подвесить вертикально. Не должно быть скрученных звеньев, и нижняя рама крюка двухрядной цепи не должна переворачиваться.
5. Оператор должен стоять в той же плоскости, что и колесо браслета, чтобы раскачивать браслет так, чтобы колесо браслета вращалось по часовой стрелке, чтобы можно было поднять вес; когда браслет переворачивается, вес можно постепенно снижать.
6.При подъеме тяжелых предметов персоналу строго запрещено выполнять какую-либо работу или ходить под тяжелыми предметами во избежание серьезных аварий.
7. Во время подъема, независимо от того, увеличивается ли вес или падает, когда браслет тянут, сила должна быть равномерной и мягкой. Не прилагайте чрезмерные усилия, чтобы избежать браслета прыжки или стопорное кольцо.
8. Если оператор обнаружит, что сила тяги больше, чем нормальная сила тяги, он должен немедленно прекратить ее использование. Предотвратить повреждение внутренней структуры, чтобы предотвратить несчастные случаи.
9.После того, как тяжелый предмет благополучно и надежно приземлился, снимите крюк с цепи.
10. После использования осторожно обращайтесь, поместите его в сухое, проветриваемое место и нанесите смазочное масло.
